三集一體恒溫除濕熱泵機組工作原理

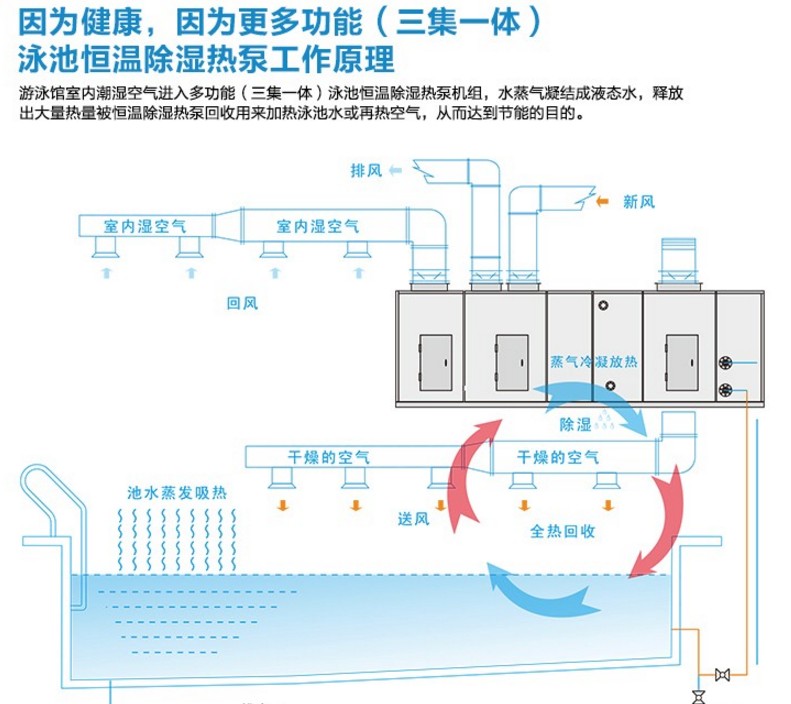

三集一體除濕空調機組設備的風機從游泳池室內抽入溫暖潮濕的空氣。該空氣流經蒸發器（除濕器）盤管，在制冷除濕的同時將回收的因池水蒸發產生的熱能傳播給冷的液態制冷劑。這種能量交換使空氣溫度降至露點以下，在蒸發器盤管上形成結露，形成的水分流入設備的承液盤中，通過排水管排出，潮濕空氣轉變?yōu)楦稍锏睦淇諝狻Ｒ簯B(tài)制冷劑流過蒸發器之后回收的空氣熱能就變成為一種低溫低壓的氣態制冷劑。低溫氣態制冷劑然后進入壓縮機，經壓縮變成高溫氣態。高溫氣態制冷劑流過主機風冷冷凝器或池水熱泵輔助加熱冷凝器或室外機冷凝器，這時高溫氣態制冷劑由氣態變?yōu)橐簯B(tài)，釋放回收熱量，對室內空氣溫度或池水溫度進行加熱。需要對室內空氣進行加熱時主機風冷冷凝器工作，送出干燥的熱空氣對室內空氣進行升溫。如果室內空氣溫度達到要求時，回收的冷凝熱給池水加熱，主機送出干燥冷空氣對室內空氣進行制冷。如室內空氣溫度和池水溫度同時都達到要求時，這時回收的冷凝熱通過室外冷凝器排到室外大氣中。高溫氣態制冷劑流經冷凝器后冷凝成溫暖的液態，釋放冷凝熱。當室內空氣超過要求上限時，主機風冷冷凝器停止工作，通過除濕蒸發器送出冷空氣，對室內空氣進行冷卻降溫。所以說三集一體恒溫除濕熱泵機組具備了除濕功能、空調制冷功能、室內空氣加熱功能、新風處理功能、池水熱泵輔助加熱功能。

氣流循環流程：室內空氣→風管回風口→回風管→靜壓箱→除濕熱泵機組→排風（污濁濕空氣排到室外）→新風、回風混合→制冷除濕→加熱→送風→靜壓箱→送風管→送風口→室內

排風系統：室內空氣→排風機→靜態箱→排風管→排風口→室外

新風系統：室外空氣→新風口→新風管→除濕熱泵→室內。

三集一體泳池除濕熱泵通過濕度探頭探測室內空氣濕度，控制除濕運作，把空氣濕度控制在設定值內；通過水溫探頭探測水溫，控制對水加熱，把水溫控制在設定值的±2℃內；通過空氣溫度探頭控制空氣溫度；通過風閘，控制引進新風和排出廢風。幾項功能用高度智能化的集成。使空調、泳池除濕、維持泳池水恒溫，及回收泳池室內熱量等功能集一身室內游泳館除濕要求非常嚴格，對此，同恩牌除濕熱泵專為解決室內游泳館有關問題而設計制造，集池水加熱、泳池除濕及空氣調節三項功能于一體，保持室內游泳池恒溫恒濕，能源損耗遠較其他方法為低。另外，“除濕熱泵”設計制造多種型號室內泳池?zé)岜?，根?jù)您的實際要求，盡量考慮能源綜合利用，制造適合您的泳池。

產品特點及設計優勢：

1、產品特點：

安全可靠：機組采用品牌制冷系統自控配件，系統化設計，阻燃防潮防腐材質安全可靠。

節能環保：機組利用熱泵技術實現能量的循環利用，節省運行成本；確保環境安全。

功能強大：機組集除濕控溫泳池水加熱新風凈化等功能于一身；避免多種機組混合安裝；相互影響。

寧靜運行：采用全密閉低噪聲壓縮機，振動小，噪聲低；且采用壓縮機外置或壓縮機雙級減振裝置

使壓縮機隔離于空氣處理系統，噪聲互不干擾重疊；另壁板內側采用隔熱吸音棉；故噪聲極低。

防腐蝕:室內泳池空氣中含氯元素,會對設備元器件造成損害，同恩牌泳池專用除濕熱泵系統元器件采用環氧樹脂進行防腐處理，換熱器采用抗腐蝕紫銅管加親水膜鋁翅片結構，有效避免了腐蝕性空氣對設備的威害，且機組自帶獨立分隔電控柜便于設備接線。

節約能源：設備除濕過程中將回收潛熱給室內空氣加熱，或者給池水進行輔助加熱充分節約能源。

控制系統: 系統采用PLC可編程智能控制器并選用觸摸屏顯示器,觸摸屏一健啟停、全中文提示操作簡單、無需培訓即可使用、控制系統具有控制精度高、性能穩定、操作簡便及使用壽命長等特點，能夠**控制泳池室內相對濕度、溫度，觸摸屏顯示器可實時顯示室內溫濕度參數以及系統壓力和運行狀態，用戶可簡單設定即開機運行，顯示器還自帶故障顯示功能，方便在設備萬一出現故障時能**時間排除故障。

2、設計優勢

2.1：蒸發器304不銹鋼護板、泳池加熱器鈦管方殼、后加了汽器銅管加鋁翅片、余熱回收器，專利設計；水盤全不銹鋼、與風接觸內部板材全不銹鋼、框架結構鋁合金防冷橋框架、板材外側上海寶鋼內側不銹鋼、電動風閥齒輪咬合專利設計。漏風率全行業**。

2.2：可相對濕度與露點控制相互切換、內部具有節能模式、舒適模式、自動模式三個可調；可同時檢測室外溫度濕度露點的狀態，切同時監控室內溫度濕度露點的狀態。

3、與同類廠家的區別

重視內部防腐：所有與空氣接觸的板材全都采用304不銹鋼。所有與水接觸的材料全部采用純金屬鈦管。所有連接部分都做三次防腐處理。

重視節能運行：采用高效率壓縮機、節能風機、排風余熱回收系統、冷凝水余熱回收系統以及冷凝熱余熱回收系統。

重視整體設計：整機采用三維建模整體設計、采用分段處理、便于組裝搬運、采用電腦模擬技術評估設計風險及運行可造成、采用電腦三維設計管道流程、保證阻力流程可靠、震動最?。槐苊庠匍_孔產生生產垃圾。保證機組內部潔凈。

重視與工程商的協作：重視與工程的協作提供前期解決方案；提供多年泳池除濕設計經驗一共參考相互學習、提供現場案例出現的問題及原因，協同避免類似問題發生。

重視長期合作：我公司認為我們賣的不是產品、而是一個系統是大家合作的產物。我們重視創新、質量及服務，我們永遠相信任何產品在質量沒保障的情況下就沒有市場，售后服務跟不上的情況下會被擠出市場！

我公司合作的意愿：項目解決方案+產品質量保障+快速的售后服務=解決客戶問題、互惠互利、共同發展！

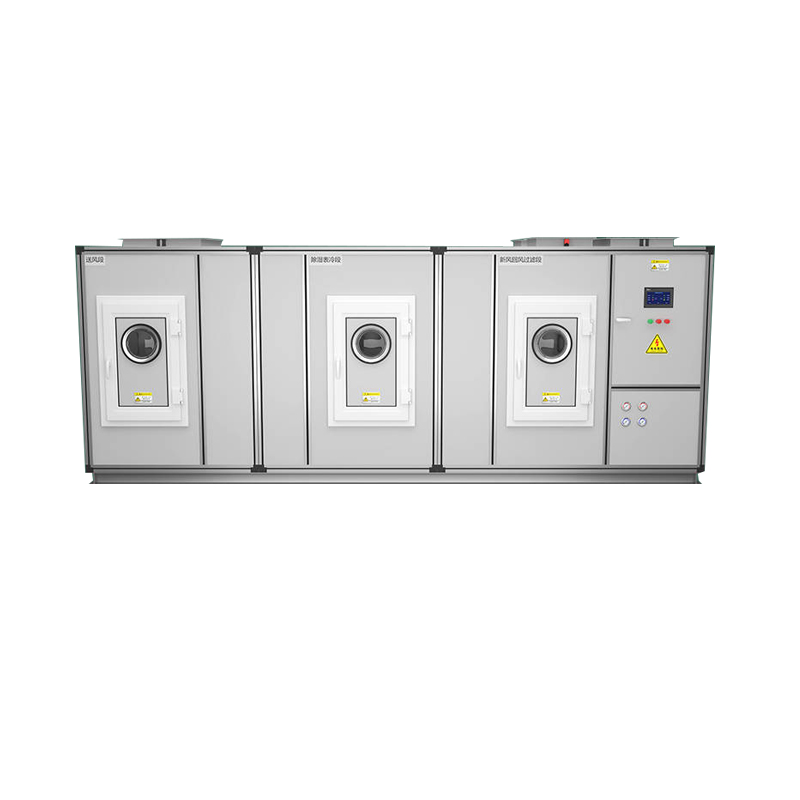

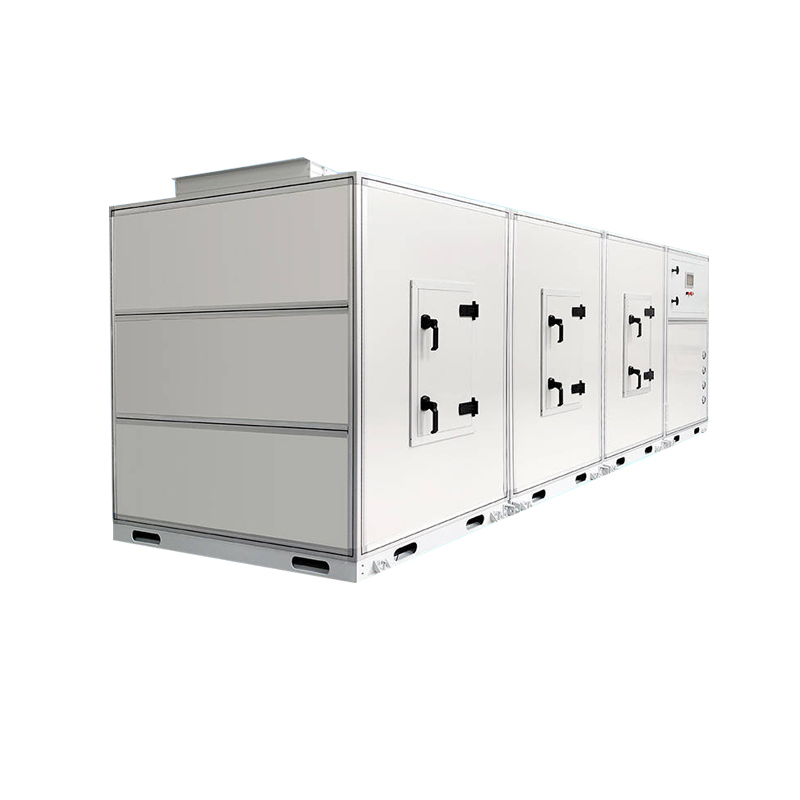

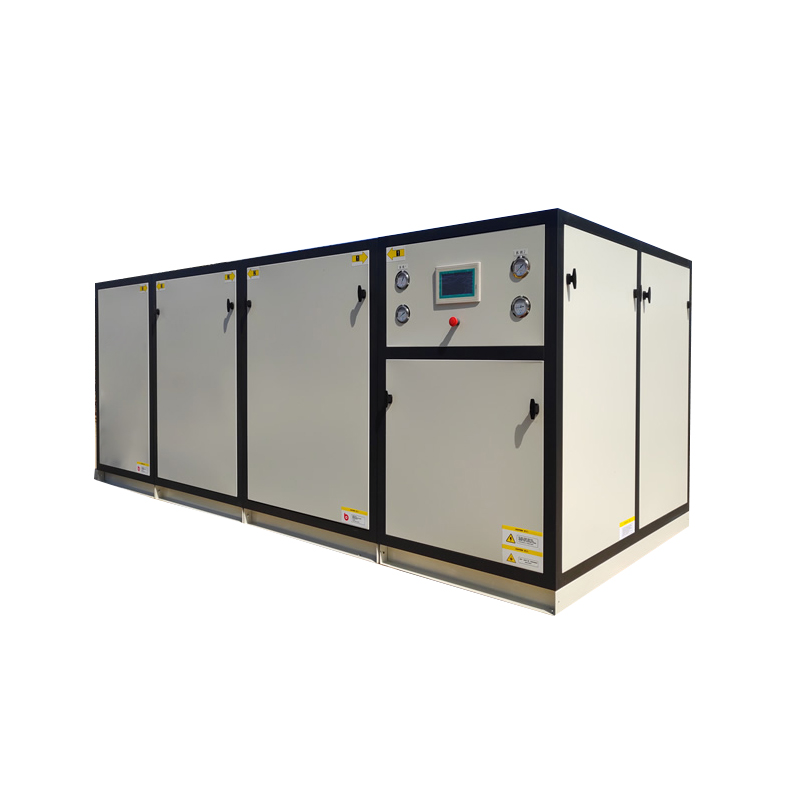

機組構造簡單說明

  1）機組面板與框架

A：因整機對保溫，防腐，防火，及壓頭有特殊要求；故機組采用面板厚為50mm；外壁板為0.5mm的彩鋼板，內壁板為0.5mm的不銹鋼板，中間為高壓聚胺脂發泡板。該板具有防火、容量輕、 強度高、絕熱、隔音、阻燃、耐寒、防腐、不吸水等優良特性，完合符合我方工程要求！B：為滿足整機對強度及隔熱保溫的要求，故采用鋁合金無冷橋框架；該框架且體結構簡單，漏風率小，重量輕，漏熱量小等特點，鋁合金邊框條與壁板之間分層隔離消除表面結露現象，有有害換熱，提高保溫性能！使整機結構更為緊湊嚴密；性能更為高效！

2）：表冷器:

 a)加工先進：表冷器由優質鋁箔和紫銅管組成。翅片采用雙翻邊正弦波紋蜂窩片。雙翻邊正弦波紋蜂窩片在保證具有較高的換熱系數的同時，具有較小的空氣阻力，減少了空氣中塵埃在翅片上的積聚和停留，在長期運行后表冷器仍具有較高的熱交換效率。采用意大利AMS公司設計制造的擴散式脹頭的拉脹工藝，有力地保證了二次翻邊的鋁翅片和銅管的緊密結合，減小了表冷器的傳熱熱阻，專用的擴散式脹頭由液壓驅動，能根據額定的脹管力自動調節擴散半徑，從而避免了因脹頭磨損、紫銅管內部表面質量等因素而產生的脹管過盈量不

一、厚薄不勻等現象。

b)檢測完善：表冷器經2.4Mpa耐壓試驗，保持時間3min無滲漏。表冷器水箱連接有足夠空間和強度，表冷器進出水管采用無縫鋼管。大風量機組表冷器由多組并聯組成。表冷器翅片片距設計合理，濕工況下風量衰減小，清洗方便。斷面空氣流速應設計在≤2.5m/s水盤采用不銹鋼板制作，材質為1Cr18Ni9Ti。表冷器傳熱管道采用重力法排放設計，無積水型現象，排水通暢，并在管道**處設置排水閥。不銹鋼凝水盤置于支承導軌上，便于抽出。水盤粘貼發泡聚乙烯保溫材料，保證無二次冷凝水沉積。所有表冷器均采用完全叉流設計。進水管和護板之間填充阻燃型橡膠保溫材料.在機組表冷段，設置有整體大水盤，表冷段內所有可能凝聚冷凝水的構件，完全置于水盤內，杜絕了冷凝水的外溢；凝集水盤設計有便于冷凝水匯集和排出的“V”型坡度，使冷凝水排放順暢；水盤材料采用1Cr18Ni9Ti不銹鋼，防止長期處于潮濕環境中的水盤發生銹蝕。水盤外層用PE作為保溫，防止水盤的二次結露。

3）其余配件及其它

風機與電機：風機采用國內**廠家專業為通風生產的高效低噪型風機，電機采用三相異步鼠籠式節能電機，配合使用；為客戶最大限度的降低初投資及運行成本。機組基礎底座：機組基礎底座為63#工字鋼，結構可靠，耐用，承載力大，可有效降低整機振動，降低機組噪聲！滿足整機對結構的要求！進風口、出風口設置靈活：可按客戶及訂單要求確認是否加設風閥及確認風閥尺寸大小，以便于日常維護及整個系統的正常調節。

4）過濾器

機組裝備的標準過濾器為—AAF疊板式初效過濾器，過濾介質采用無紡布或熱粘合化纖濾料，過濾效率G3（80—90％計重效率）；再生進風采用鋁質濾鋼，此種鋁質濾鋼不但結構堅固、使用壽命長，并可反復清洗。機組在過濾器部位都裝備有容易打開的檢修門，便于過濾器的檢查和更換；所有濾鋼都安裝在滑動槽上，便于拆卸。

3、機組特點

該機組適用于室內恒溫泳池，我司對此機組的設計要旨為：確保機組質量，配件選用既要具備先進性，又要具備可靠性，同時節能、環保、維護方便。

(一).室內恒溫泳池普遍存在的四個問題：

1.健康的問題:

室內恒溫泳池池水表面的蒸發,會使室內空氣含有大量的氯氨/三鹵甲烷,對人體帶來刺激作用,同時也嚴重危害人的健康,其中三鹵甲烷可致癌!

 2.能耗的問題:

運行成本高.泳池水處理和泳池恒濕恒溫能耗過高.國外資料顯示,游泳池內90％以上的能量損失是由于蒸發造成的,這部分能量大部分以水汽(潛熱)的形式存在泳池空氣中,如采用傳統的通風除濕,一般要求排風量為每小時3倍的泳池室內容積,這在冬季會造成泳池室內的熱量大量損失,在夏季則會造成泳池室內的冷量大量損失.為了補充游泳池?fù)p失的能量,在傳統通風除濕方式中,游泳池不得不采用鍋爐、中央空調等提供大量的熱源或冷源向泳池內補充能量,耗費大量的能源費用!

 3.腐蝕的問題:

室內游泳池由于池水表面蒸發容易使室內充滿潮濕含氯的空氣,當潮濕含氯的空氣遇到較冷物體就會凝結出冷凝水,冷凝水一方面會造成霧氣,影響室內游泳者觀看室外環境,另一方面由于室內泳池的冷凝水含有大量的氯,將會腐蝕建筑物，嚴重的時候會造成房屋垮塌等危險！

4.觀感的問題:

游泳池室內空氣相對濕度過高,在冬天室內外溫差較大時,易形成凝結水(結露),觀感差.

(二).針對以上普遍存在的問題，我司提出以下系統解決方案：

1.能耗過高的對策:

機組設備采用專用高效能熱回收器，可以最大限度提高能效比，降低客戶能耗！

2.潮濕的含氯空氣對結構、裝修腐蝕的對策：

室內恒溫泳池，由于水面蒸發的原因，導致室內相對濕度過高，泳池空氣中的含氯空氣在遇冷時，容易凝結成水，對游泳池空間和臨近空間的建筑結構造成腐蝕，我司通過主機合理的系統設計，可以確保室內空間的恒溫、恒濕和泳池恒溫，確?？諝赓|(zhì)量，避免凝結水的產生。

①.設備通過全自動微電腦控制，**控制室內相對濕度在65%±5%，確保室內不會因?yàn)橄鄬穸冗^高而導致結構腐蝕和裝修破壞；

②.機組本身防腐蝕：該產品是我司生產，具有近十多年的經驗，它通過以下措施，確保機組本身不被含氯空氣的腐蝕，包括：

a.將壓縮機與主機的風系統獨立，確保設備的心臟-----壓縮機不被含氯的空氣腐蝕，機組外殼也采用了特殊的防腐噴涂處理等措施

b.蒸發器和表冷器采用銅管鋁鰭并噴涂特殊的防腐材料，確保不被腐蝕；

③.為了避免泳池空間的含氯空氣對鄰近房間的影響，我們的系統設計，采用負壓設計，將排風量控制在超過新風量的10%左右，確保新鮮空氣可以透過門窗和微細的縫隙進入泳池空間，而泳池空間的空氣不會擴散至其它房間。

3.凝結水（結露）現象的對策：

在系統設計上，我司配備一個特殊的防凝結水裝置，安裝在室外機上，利用溫度感應包，確保在任何不利的低溫氣候情況下，能夠預防凝結水的形成，避免含氯凝結水對結構的腐蝕和裝修的破壞。
